X14W三通壓力表旋塞閥-儀表專用壓力表旋塞閥-不銹鋼壓力表三通旋塞閥
更新：2023/2/2 11:17:18??????點擊：
- 品牌：???上海工開閥門
- 型號：???X14H、X14W
產品介紹
X14W壓力表三通旋塞閥，廣泛用于工業自動控制管路、石油、化工、醫藥、鍋爐、電力、機械、管道、冶金中，是作為壓力表前的切斷和接通介質以及分流用，能夠?qū)﹂y位進行快速準確的判斷，對壓力表的測量準確度進行在線判斷，對壓力表進行在線校驗，壓力表在線拆除時閥門自動關閉，對壓力表的取壓信號進行緩沖及降溫。儀表專用壓力表三通旋塞閥，鍋爐專用三通壓力表旋塞閥
X14W壓力表三通旋塞閥主要性能規范
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
| 殼體（水） | 密封（水） | ||||
|
X14H-16C X14W-16P |
0.1～16Mpa | 2.0~15.0 | 1.6~11.0 | ≤150 |
水、蒸汽、油品等 硝酸類 |
| 連接方式 | 內外螺紋 | 結構型式 | 三通式 | 口徑 | 外螺紋DN15 內螺紋M20*1.5 |
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X14H-16C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 石墨 |
| X14W-16P | 不銹鋼 | 不銹鋼 | 不銹鋼 |

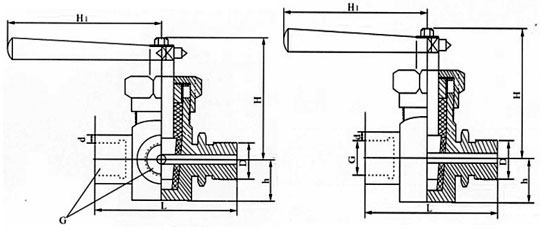

X14W壓力表三通旋塞閥外形結構尺寸
| 型號 | 尺寸 | ||||||
| D | L | G | d | h | H | H1 | |
| X14H-16C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14W-16P | |||||||
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.afpumnxjtepu.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
