比例式減壓閥是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例精準。
   如圖，按照連接方式不同，可以分為絲扣比例式減壓閥和法蘭式比例式減壓閥，型號分別為YB13X、YB43X。

　比例式減壓閥工作原理：
   該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。
   在進口壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。

比例式減壓閥主要性能規范

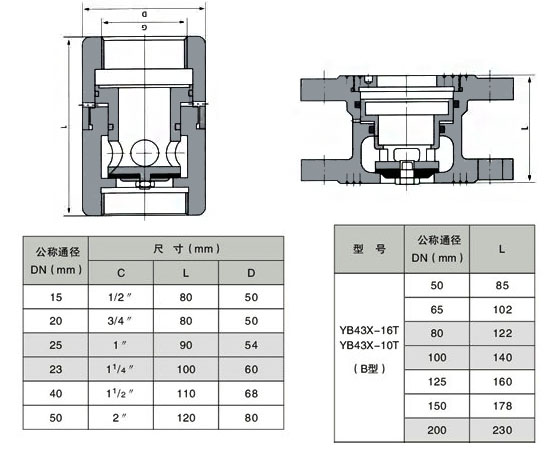

比例式減壓閥外形結構尺寸

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
