電動高真空蝶閥-GID真空電動蝶閥-電動負壓蝶閥
更新：2023/10/27 10:50:20??????點擊：
- 品牌：???上海工開閥門
- 型號：???GID
產品介紹
GID型電動高真空蝶閥是由電動執行器和對夾式高真空蝶閥組成。電動高真空蝶閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。電動真空蝶閥屬于密封型蝶閥，泄漏量為零。蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。保證密封性能，零泄漏。并可以任意位置安裝。電動真空蝶閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
GID型電動高真空蝶閥主要性能規范
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 開閉時間(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 控制電路 |
標準出廠：AC220V/50Hz開關型 特殊指定：AC380V；DC24V開關型 4～20mA DC調節型 |
| 信號反饋 |
標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型 |

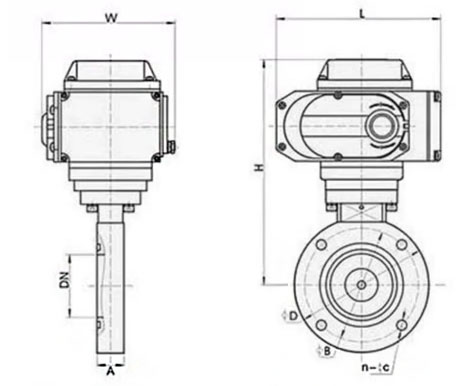

GID型電動高真空蝶閥外形結構尺寸
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-25 | 25 | 70 | 55 | 198 | 22 | 160 | 113 | 4-Φ7 |
| GID-32 | 32 | 78 | 64 | 202 | ||||
| GID-40 | 40 | 85 | 70 | 206 | ||||
| GID-50 | 50 | 110 | 90 | 220 | 4-Φ9 | |||
| GID-63 | 63 | 130 | 110 | 229 | 26 | |||
| GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 121 | |
| GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | |||
| GID-125 | 125 | 195 | 170 | 299 | 35 | |||
| GID-150 | 150 | 220 | 195 | 368 | 255 | 158 | 8-Φ12 | |
| GID-200 | 200 | 275 | 250 | 394 | 40 | |||
| GID-250 | 250 | 330 | 300 | 426 | 45 | |||
| GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | ||
| GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 207 | 8-Φ18 |
| 注: GID-63法蘭連接為GB/T6070標準 | ||||||||
