根據截止閥密封副的材料不同，截止閥可使用金屬密封和非金屬密封。使用金屬密封及非金屬陶瓷密封時，不但需要密封比壓高，而且需要四周均勻，以達到所需的密封性。根據以上要求，密封副的結構設計有多種，其密封原理及密封力計算也不盡相同。

本篇我們先來介紹四種密封原理之一：平面密封

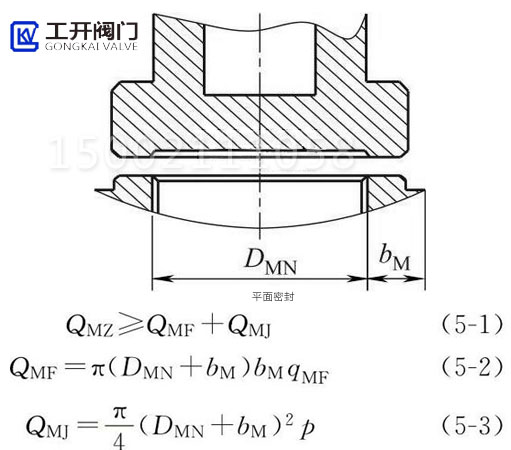

  平面密封的優點是接觸面密合時無摩擦，因此對關閉件的導向要求并不重要，對密封面材料抗擦傷的要求也不嚴格。同時，由于管道應力而使密封面圓度受變形時，也不會影響密封面的密封性能。缺點是介質中的固體顆粒和沉淀物易損傷密封面。其密封原理是當介質從閥瓣下方流入時，所施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用之和（見下圖）。

式中 QMZ——施加于密封面上的總作用力，N；

　　QMF——密封面上的密封力，N；

　　QMJ——密封面上的介質作用力，N；

　　DMN——密封面內徑，mm；

　　bM——密封面寬度，mm；

　　qMF——密封面必需比壓，MPa；

　　p——計算壓力，通常取公稱壓力，MPa。

當介質從閥瓣上方流入時，所施加的密封力就等于或大于密封面上所產生的必須比壓力和介質的作用力之差，即  QMZ≥QMF-QMJ
