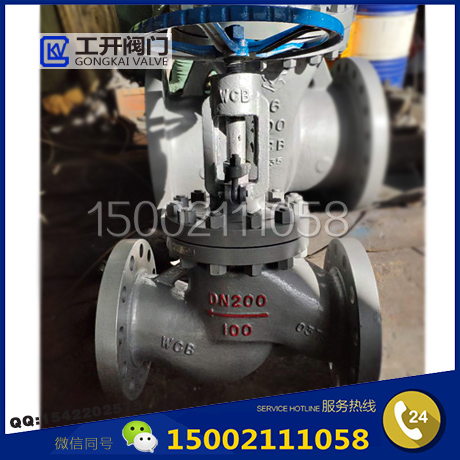

J41H-100C高壓截止閥-高壓鑄鋼截止閥-高溫高壓蒸汽截止閥
更新：2022/7/19 9:23:07??????點擊：
- 品牌：???上海工開閥門
- 型號：???J41H-100C
產品介紹
J41H-100C高壓截止閥用來切斷或調解以及節流的作用，截止閥只許介質單向流動，安裝時有方向性。供熱系統中鍋爐蒸汽截止閥常用來截斷蒸汽的流動，在閥門型號中用"J"表示截止閥，根據連接方式不同，常規分為蒸汽法蘭截止閥J41H，和蒸汽焊接截止閥J61H。壓力等級有1.6～16Mpa。如圖J41H-100C和J61H-100C都屬于高壓蒸汽截止閥。
J41H-100C高壓截止閥性能參數
| 型號 | J41H-100C | J41Y-100C | |
| 適用溫度（℃） | ≤425 | ||
| 適用介質 | 水、蒸汽、油品 | ||
| 材料 | 閥體、閥蓋 | 碳素鋼 | |
| 閥桿 | 鉻不銹鋼 | ||
| 密封面 | 堆焊鐵基合金 | 堆焊硬基合金 | |
| 填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | ||

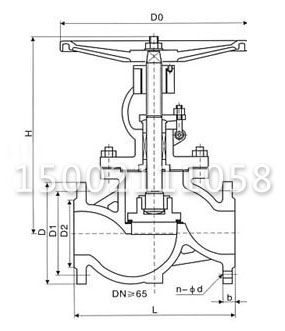

J41H-100C高壓截止閥主要零外形及連接尺寸
| 10.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
|
凹凸法蘭 MFM J41H-100C J41Y-100C |
10 | 170 | 100 | 70 | 50 | 35 | 20 | 4-Φ14 | 198 | 140 |
| 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-Φ14 | 202 | 140 | |
| 20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-Φ18 | 228 | 160 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-Φ18 | 250 | 180 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 326 | 200 | |
| 40 | 260 | 165 | 125 | 95 | 76 | 26 | 4-Φ23 | 360 | 240 | |
| 50 | 300 | 195 | 145 | 112 | 88 | 28 | 4-Φ25 | 414 | 280 | |
| 65 | 340 | 220 | 170 | 138 | 110 | 32 | 8-Φ25 | 434 | 320 | |
| 80 | 380 | 230 | 1810 | 148 | 121 | 34 | 8-Φ25 | 547 | 360 | |
| 100 | 430 | 265 | 210 | 172 | 150 | 38 | 8-Φ30 | 621 | 400 | |
| 125 | 500 | 310 | 250 | 210 | 176 | 42 | 8-Φ34 | 732 | 400 | |
| 150 | 550 | 350 | 290 | 250 | 204 | 46 | 12-Φ34 | 840 | 450 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.afpumnxjtepu.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
