穩壓減壓閥-Y110X絲扣減壓閥-Y416X法蘭減壓閥-可調式減壓閥-自來水管道減壓閥
更新：2022/12/1 11:12:25??????點擊：
- 品牌：???上海工開閥門
- 型號：???Y110X/Y416X
產品介紹
Y110X/Y416X穩壓減壓閥是一種由閥體、閥蓋、彈簧罩、主閥彈簧、活塞、O型圈、密封墊、調節彈簧和膜片等組成的常開型彈簧膜片式壓力調節閥。它采用了閥后壓力反饋機構，工作中既減動壓、也減靜壓，既可水平安裝，也可垂直安裝。

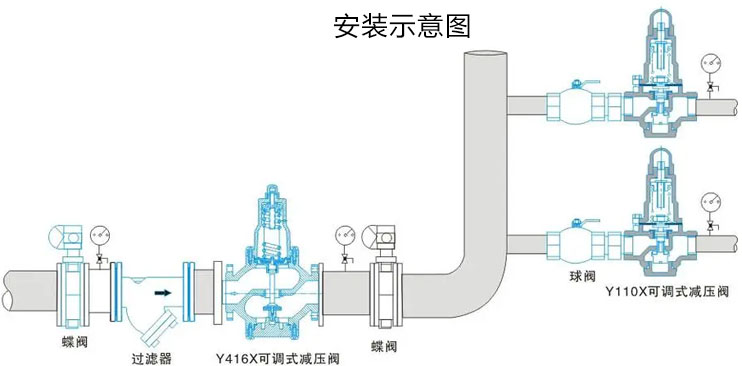

在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生產中需要減壓的場合。如：壓縮空氣、低溫蒸氣、油類等。
Y110X/Y416X穩壓減壓閥工作原理：
該閥閥后出口壓力通過壓力反饋機構傳到橡膠膜片下的閥芯上，使閥瓣和截流口保持相應位置，當達到調定值時，截流口關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯，又打開了截流口進行增壓，保證閥后壓力不超過調定值。由于進口壓力作用面與出口壓力作用面為1:10，閥后0.1MPa的力可以平衡閥前1.0MPa的力，故具有穩壓作用。
Y110X/Y416X穩壓減壓閥主要性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
| 高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
| 進口壓力(MPa) | — | ＜1.2 | ＜1.6 |
| 出口壓力(MPa) | — | DN＜50時0.1-1.0 | DN＜50時0.15-1.2 |
| 出口壓力調節范圍(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
| 設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||
| 螺紋標準 | GB/T 7306.1~7306.2-2000等 | ||
| 檢驗試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||
| 適用介質 | 空氣或非腐蝕性液體 | ||
| 工作溫度 | 0℃~100℃ | ||
| 序號 | 零件名稱 | 材料名稱 | |||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
| 2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
| 3 | 彈 簧 罩 | QT450 | WCB | CF8 | CF8M |
| 4 | 主閥彈簧 | 50CrVA | 50CrVA | 06Cr19Ni10 | 06Cr19Ni10 |
| 5 | 活 塞 | 2Cr13 | 2Cr13 | 304 | 316 |
| 6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
| 7 | 密 封 墊 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
| 8 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
| 9 | 膜 片 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 |

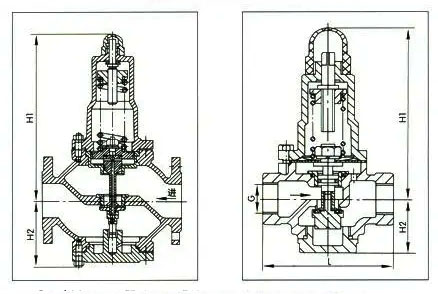

Y110X/Y416X穩壓減壓閥外形結構尺寸
| 公稱通徑 DN | Y110X絲扣減壓閥-外 形 尺 寸 | |||
| L | H1 | H2 | G | |
| 15 | 100 | 135 | 41 | 1/2" |
| 20 | 100 | 135 | 41 | 3/4" |
| 25 | 120 | 152 | 45 | 1" |
| 32 | 150 | 180 | 53 | 1 1/4" |
| 40 | 150 | 196 | 56 | 1 1/2" |
| 50 | 180 | 201 | 58 | 2" |
|
公稱通徑 DN |
Y416X法蘭減壓閥-外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.afpumnxjtepu.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
