DOSAPRO管夾閥是一款用于關斷、調節，定量，磨損性、腐蝕性和纖維性介質的閥。例如顆粒、粉狀材料、丸狀材料、粉塵、和含固體的液體的解決方案。管夾閥適用于各種氣動輸送系統，其應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。

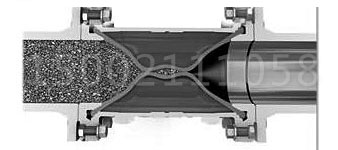

DOSAPRO管夾閥工作原理：
 當管夾閥壓縮空氣或液體（為2 bar的壓差）進入到閥體時，有很高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的可靠地關斷，同時也限度地提高了內襯套的使用壽命。
 在這種情況下，氣動管夾閥被關閉，從而使得介質流可以被關斷。工作壓力根據公稱通徑而定，范圍為2-6 bar。當壓縮空氣或液體中斷時，特制的內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門打開。

DOSAPRO管夾閥特點：
1、無壓力損失，無堵塞，無泄露，防水撞擊。
2、特別適用于含顆粒的液—固及氣—固相流。
3、橡膠管道帶有纖維增強結構，耐磨，抗疲勞。

DOSAPRO管夾閥性能規范

口徑（DN）	DN25~200	DN250~300
工作壓力	max4bar	max3bar
控制壓力	max6bar	max4.5bar
壓差	2bar	max1.5bar

閥體	鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300
法蘭聯接	鑄鐵DN25~300，316LDN40~200
管套材質及 溫度范圍	天然橡膠-5~80。C 三元乙丙膠-5~120。C
食品	食品橡膠管套
控制介質	壓縮空氣或壓力水
控制附近	手動-三通手動閥 自動-三通電動閥

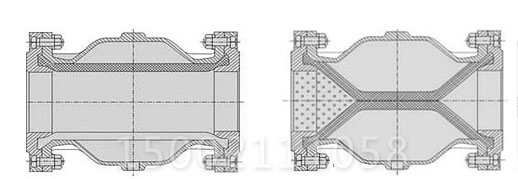

DOSAPRO管夾閥主要外形及連接尺寸

口徑（DN）	L	H	D	K	n-L
40	150	40	145	110	4-18
50	180	60	160	125	4-18
65	180	60	180	145	4-18
80	220	72	195	160	4-18
100	280	95	215	180	8-18
125	345	120	245	210	8-18
150	414	145	280	240	8-23
200	550	182	335	295	8-23
250	680	229	390	350	12-23
300	820	278	440	400	12-23

DOSAPRO鋁合金管夾閥控制附件：
管夾閥控制是通過換向閥（二位三通）實現的，換向閥和管夾閥之間傳輸路徑應該盡量短。建議采用直接安裝。為使閥門可快速地打開和關閉，建議采用以下氣流量： -DN10至DN25=NW4mm-DN200=NmWm 13mm -DN32至DN150=VW6mm-DN250=NmWm13mm 為保證管夾閥快速打開，我們建議在閥體的氣口接頭處直接安裝快帶排氣閥。在設備配置設計時，應該考慮在管夾閥和換向閥之間安裝壓力開關，調節內襯套的開啟壓力和閉合壓力。壓力開關調節器可對內襯套的各種故障情況（裂隙、孔洞）作出及時的監測，可及時更換新的內襯套。如管夾閥應用于真空系統（負壓大于100毫巴），須在控制氣側和介質流之間進行壓力平衡。方法是將換向閥的通氣孔經-真空泵與介質流相連。
